Sharp MURAMASA  PC-MT2-H3W
ハードディスク交換のための分解の手順と勘所
以下写真中心に分解の手順を紹介し、勘所をコメントします。

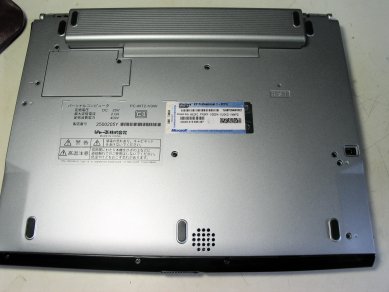

1. バッテリを外し、とりあえず底面のネジを全部外す（15本位）。ネジは長短があるので、元の位置が分かるように保存する。
前面の黒い部品が外れる。

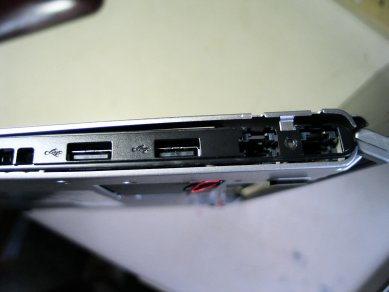

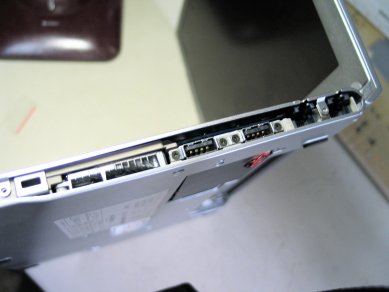

2. 左右側面各２本のネジを外す。右側面のネジの１本ははゴムカバーの下にある。

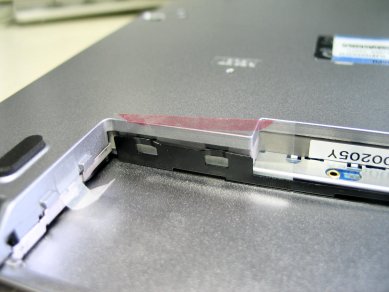

3. 電池を外した跡のスペース。①左右のセロテープを剥がす。②黒いパネルの端が爪で固定されている。この爪を外すために、小生はオーバーペッドのフィルムを切って隙間に差し込んでいる。
左右の引っかかりを浮かせておいて、PCをひっくり返して上面を出す。

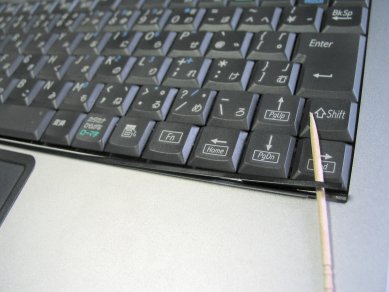

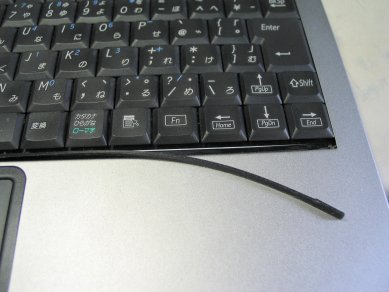

4. キーボードの下端の黒いゴムをはがす。

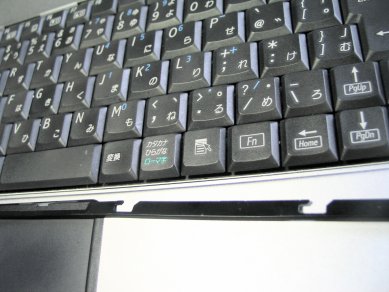

5. ゴムの下にある黒い長い金具の右端を少し引き上げ、左にズラスとこの金具が外れる。
6. 外した止め金具
7. 裏面の爪が外れていれば、上面パネルはフリーになってクサッと外れる。
右の側面パネルも外れる。

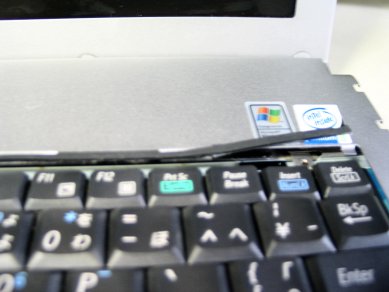

キーボード上端の金具は上面パネルを浮かせて外す。
8. 上端と下端の止め金具・化粧ゴム

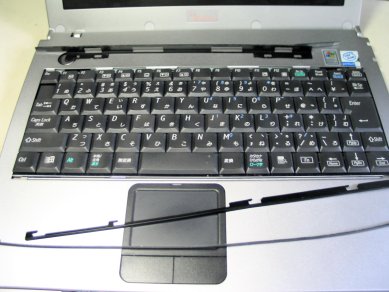

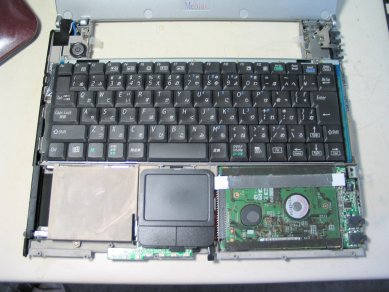

9. 上面パネルを外した全景。

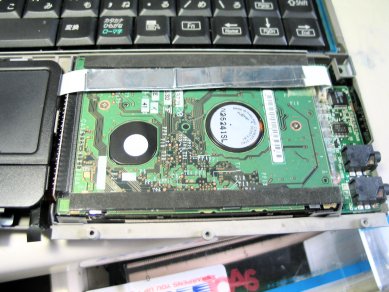

10. タッチパネルのフラットケーブルの右端を外してHDDを引き抜く。
写真をとりわすれたが、HDDは富士通でした。

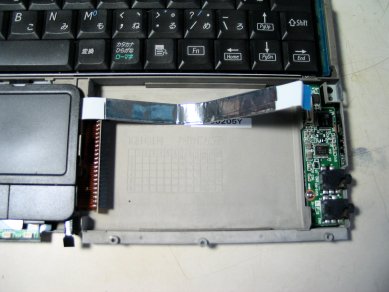

11. ハードディスクスペース
12. 組み戻しの時は、右側面のパネルとゴムのソケットカバーを着けてから上面パネルをはめ込まないと又分解が必要になる。下図は失敗例
以上
