| No.7008x | 詳細情報 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Model | Buffalo LS-160GL | この機種の容量は160GBでLinkStationとして認識されるが、TeraStation (XFS)フォーマットである。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 症状 | NASが認識されない。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 対応 | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| １． | 障害部位の調査・確定 ①NAS (LinkStation, TeraStation)の筐体側の障害 ②内蔵ハードディスクの物理障害 ③内蔵ハードディスクの論理障害 |
①正常なHDDに入れ替えてセットアップできなければ、筐体側の障害。 ②内蔵HDDを取り出し、PC本体に接続または、USBケースなどで接続テスト、認識しなければHDDの物理障害。 ③冒頭部10GB程度を作業用HDDにイメージコピーしてみる。ここで不良セクターが検出されれば、これによる論理障害が推定される。まったくエラーがなくても①②でなければ③ということになる。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ２． | ソレゾレの救出方法は下記となる。 ①正常な筐体にいれて読み出し。 ②（簡単ではないが）物理障害を直して,バックアップを取り、再度筐体に入れて読み出し。 ③（不良セクターがあれば、別HDDにバックアップを取り、）正常な同型機の通信管理部を移植し、再度筐体に組み込んで読みだし。 |
ＴｅｒａＳｔａｔｉｏｎの場合①,③は正常な同型機が必要となる。 LinkStationの場合は「ファイナルデータ2006拡張子追加版」でEXT3FSの救出をおこなっている。（現行商品では「ファイナルデータ8.0特別ネットワーク版」がある） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ３． | 今回は不良セクターはなく、③の論理障害と推定した。原本のパーティション設定は下記のようになっていた。 Ⅰ.Sector 0
Ⅱ.Sector 1844A3 更に中が分割されている
Ⅲ.Sector No.1C6F74で純ユーザ領域が指定されている。
注：開始セクターの( )外の数字は論理Address, 内の数字は絶対Address。多少うろ覚えの箇所がありますが、右の表と比べると、通信管理部分のセクター数が大きくユーザ領域が小さいことがわかる。 |
正常な同型機のパーティションは同じ型番でも配分ｊが異なり、下記のようになっていた。 Ⅰ.Sector 0
Ⅱ.Sector 155397 更に中が分割されている
Ⅲ.Ｓｅｃｔｏｒ No.197E68で純ユーザ領域が指定されている。
Sector No.197EA7は「XFSB」ではじまっており、最終的にこれがＸＳＦ形式のユーザ領域です。 注）システム識別子は解説書によれば、83は「LINUX基本」、82は「SOLARIS, LINUX SWAP」、05は「拡張MBR 0～2GB」となっている。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ４． | NASとして認識されない論理障害があるとすれば、ユーザ領域より前の「通信管理領域」と考えられる。 対応法は２つ考えられる。 ①Sector Address 0の区画設定で、Ⅲのユーザー領域のみを直接指定する。この場合は出来上がったHDDをテラステーションにUSB接続する。 ②Ⅰ,Ⅱの通信管理領域を正常なHDDから移植する。この場合はSector Addrss 0～197E68をイメージコピーし、Ⅱの第２区画の総セクター数とⅢのユーザー領域の開始アドレスと総セクター数を書き換え、出来上がったHDDはテラステーションの筐体に組み込んで立ち上げる。 |
①、②どちらの方法でもユーザー領域にアクセスできた。 HDDの区画設定などをいじる場合は通常ディスクエディタを使うが、当店はDST*で該当セクターをファイルとしてセーブしてMIFESで修正し、またDSTでパッチしている。 ①の場合はSector 0の値は：1BF～1CDが 01 68 83 FE FF FF B3 6F 1C 00 45 E6 82 12 末尾1FE,1FFは当然55 AA、そのほかは全て00 その他のセクターはいじる必要はない。 ②の場合は、 Sector Address 155397の第２区画の総セクター数は1285D790； Sector Address 1C6F74の区画データは開始Sector(論理） Addressが2F14B, 総セクター数が1282E645 |

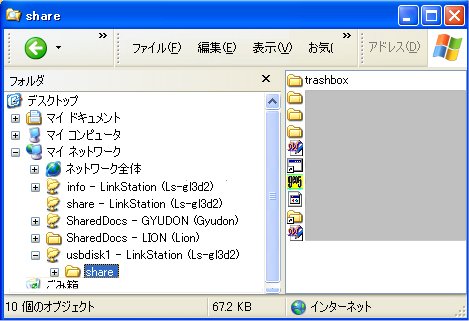

||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ５． | 上記①でUSB接続した画面 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| まとめ | WindowsでXFSフォーマットを読み出すには？というようなQuestionを良く見かける。その場合は「テラステーションにUSB接続すればよい。」と答えることができる。当然EXT2
EXT3の場合にも適用できる。 Buffalo の「TeraStationに接続できるUSBハードディスクのフォーマット形式」に関するページは⇒ここ。 リンクステーション、テラステーション、IOデータのLANDISKなどのデータ救出は福澤商店におまかせください。 DST* 松田利昭氏のDisk Salvage Tools |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
